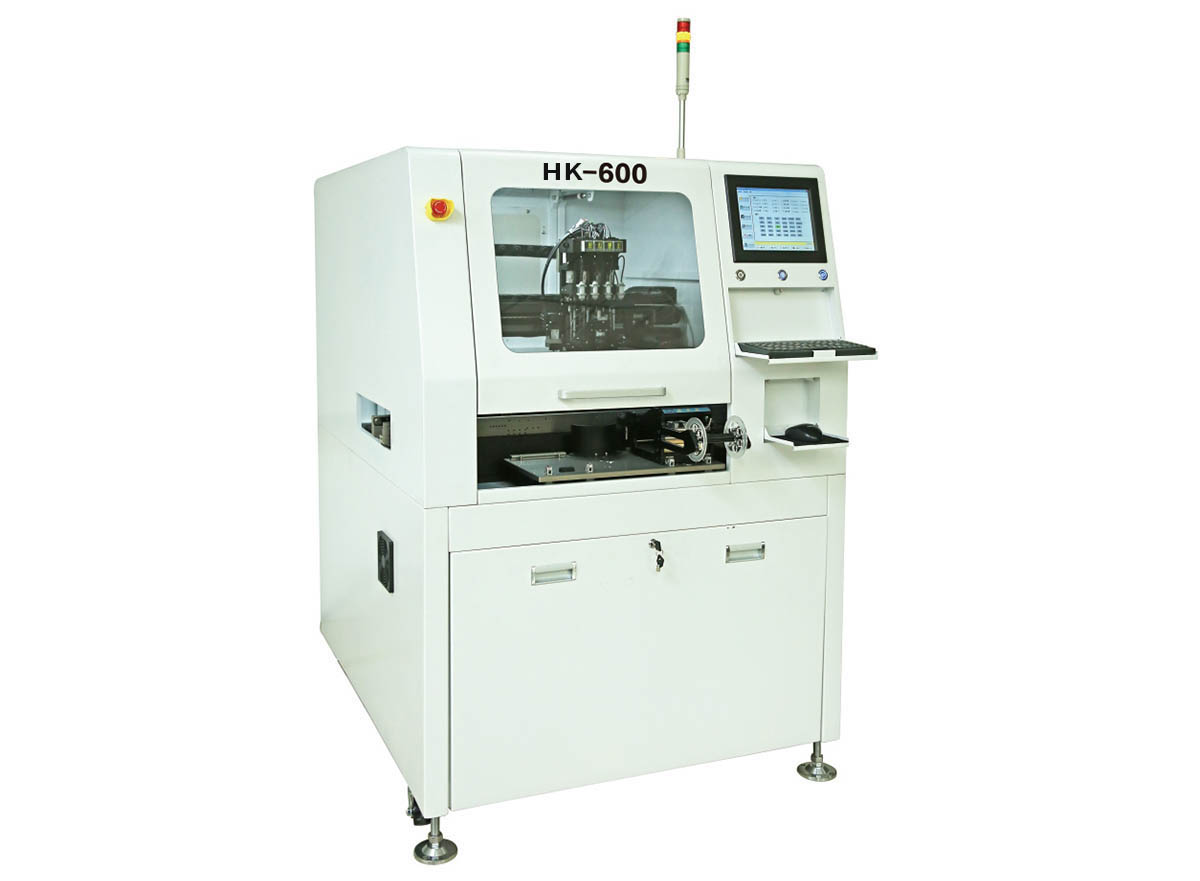

自動貼標機是電子廠PCBA生產中,用來貼裝管控條碼不可缺少的一種自動化設備。我司貼標機可使用In-line和Off-Line方式,XY軸采用三菱伺服模組,精度高、速度快;不僅可以實現打印好的卷裝標簽進行貼裝。還可以選裝斑馬打印機實現即印即貼功能。配置讀碼器,可讀取驗證或上傳條碼信息,連接數據庫,實現與生產系統的互聯。標配4個獨立伺服Z軸,Z軸最大移動行程可達60mm,能適應PCBA..上不同高度貼附標簽,每組貼裝頭配備獨立真空檢測,防止漏吸、落標。
智能FEED ER 選配智能FEEDER可自動計算標簽進料位置,快速換線省時省力對于標簽的顏色及厚度不受影響,適應大小條形碼,最小4*4,同時支持一-行多條形碼出標。 | |
即打即貼功能 選配打印機可實現即打即貼,與數據庫連接,可適時打印數據庫提供的條形碼信息便于生產管控。 | |
即貼即讀功能 選配德國智能CCD相機,可讀取條形碼內容,識別條形碼的位置,自動進行位置補償;回饋、比對條形碼信息,也可上傳條形碼信息至數據庫。 | |
漏標檢測 采用松下真空檢測設備,可在標簽吸取時檢測標簽吸取狀態,當發生漏吸取時提示用戶。以避免發生標簽漏貼現象。 | |
軌道系統 采用兩段式軌道,減少PCB進出板的傳輸時間,提升生產效率。配置自動軌道調節功能,方便更換機種,快速切換,大幅提高換線速度。 |
HK- 600L技術參數
項目 | 規格參數 |
貼標速度 | 0.8-1.5sec/psc |
產能 | 2400-4500pcs/hr |
出標規格 | 1-10psc/行 |
出標方式 | 打印機、FEEDER、非標供料器 |
傳板機構 | 兩段式軌道 |
定位精度 | 土0.01mm |
貼標角度 | 0~360C0 |
絲桿導軌 | HIWIN |
伺服系統 | MITSUBISHI |
感虛器 | Omron, Panasonic |
輸入電源 | 220V |
電力消耗 | 1.5Kw |
空氣圧カ | 5kglcm2 |
工控主機 | 西冂子 |
朕機模式 | 預留網絡(luò )接口 |
人機界面 | 10"エ業屏 |
操作壞境 | WINDOWS 7 |
權限區分 | 密碼鎖 |
顯示語言 | 中文界面 |
最小標簽 | 4*4mm |
最大標簽 | 50*1 00mm |
移動行程 | 500*420*60mm |
貼標范圍 | 500* 400mm |
機器尺寸 | L:1200 W:1320 H:1650 |
機臺重量 | 700kg |
